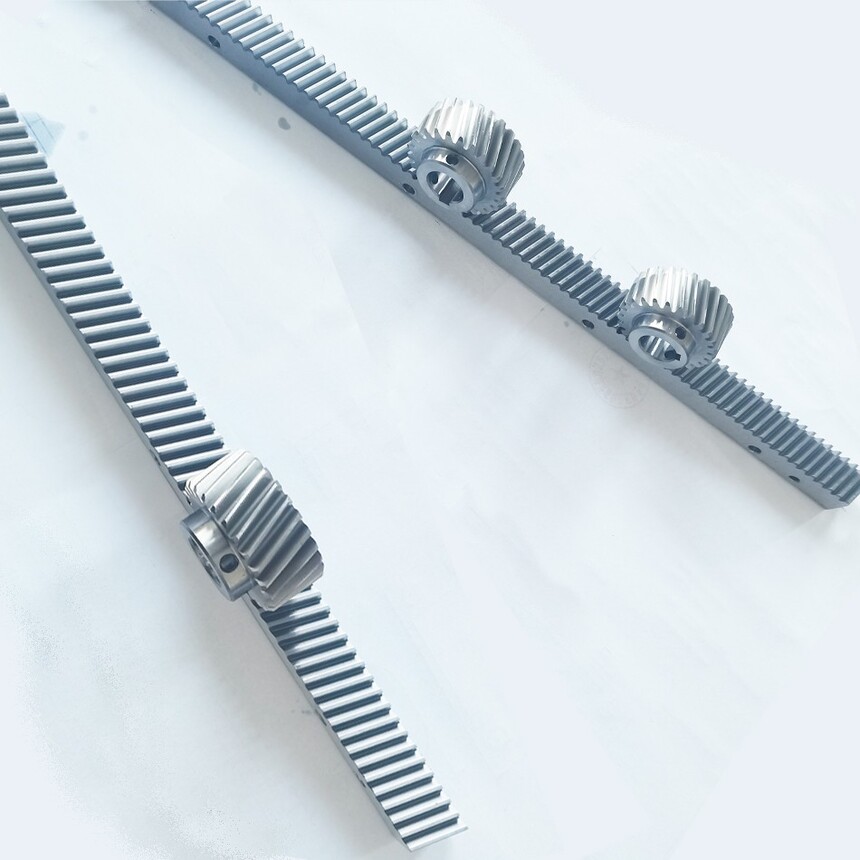

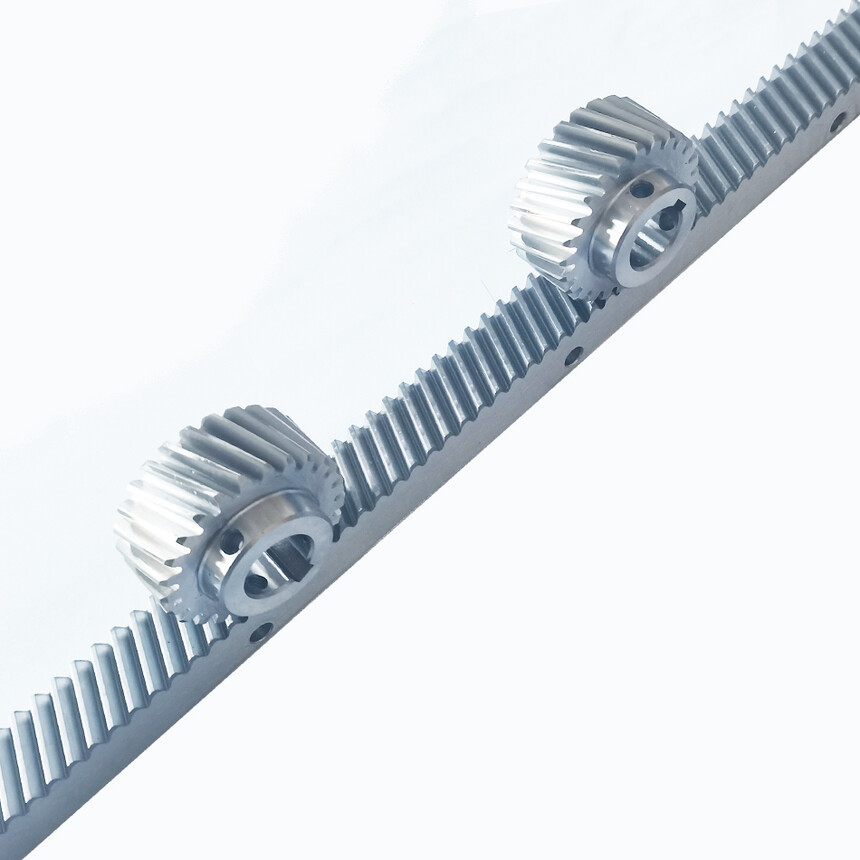

精密斜齿轮齿条传动 研磨CHTGH发黑防腐齿条 不锈钢导轨齿条 分类及应用介绍

直齿圆柱齿轮传动：两轴的轴线平行，轮齿方向垂直于轴线。

斜齿圆柱齿轮传动：两轴的轴线平行，但轮齿方向倾斜于轴线，这种传动方式具有更好的平稳性和承载能力。

人字齿轮传动：由两个斜齿圆柱齿轮背靠背排列而成，适用于大功率传动。

交错轴斜齿轮传动：两轴的轴线不平行，轮齿方向倾斜于各自的轴线，这种传动方式可以实现两轴间的非平行传动。

根据齿轮的工作条件分类

开式齿轮齿条传动：齿轮暴露在外，润滑条件差，主要用于低速或不重要的传动。

闭式齿轮齿条传动：齿轮、轴和轴承等都装在封闭箱体内，润滑条件良好，适用于高速和重要的传动。

半开式齿轮齿条传动：介于开式和闭式之间，部分结构暴露在外，润滑条件适中。

根据轮齿的齿廓曲线分类

渐开线齿轮齿条传动：最常用的齿廓曲线，具有传动平稳、制造安装方便等优点。

摆线齿轮齿条传动：齿廓曲线为摆线，具有传动比大、结构紧凑等特点。

圆弧齿轮齿条传动：齿廓曲线为圆弧，适用于重载传动。

齿轮齿条传动的计算选型齿轮传动的计算选型涉及多个参数，包括传动比、模数、齿数、分度圆直径、中心距等。以下是一般计算选型步骤：

1、确定传动比和转速比

根据实际需求确定齿轮传动的传动比和转速比，这两个参数是计算选型的基础。

2、计算齿轮齿条的模数和齿数

根据传动比和转速比，通过标准的齿轮计算公式计算出齿轮的模数和齿数。模数是齿轮的重要参数，它决定了齿轮的齿距和尺寸大小。齿数的选择则与负载情况密切相关。

3、计算齿轮齿条的分度圆直径和齿宽

根据齿轮的模数和齿数，进一步计算出齿轮的分度圆直径和齿宽。这些参数对于齿轮的强度和刚度有重要影响。

4、确定齿条的模数和齿数

如果涉及齿轮齿条传动，还需要根据齿轮的模数和齿数以及传动比计算出齿条的模数和齿数。

5、计算齿轮和齿条的中心距离

根据齿轮和齿条的模数、齿数、分度圆直径等参数，计算出齿轮和齿条的中心距离，以确保传动的准确性和稳定性。

此外，还需要考虑齿轮和齿条的压力角、公法线长度、齿面宽度、齿向间隙等参数，这些参数对于传动的性能和使用寿命也有重要影响。

齿轮齿条传动的润滑方式

齿轮齿条传动的润滑方式对于减少磨损、提高传动效率和使用寿命具有关键作用。常见的润滑方式包括以下几种：

人工定期润滑

对于开式齿轮传动或低速运转的齿轮传动，由于速度较低且润滑条件相对较差，一般采用人工定期润滑。
